眾所周知，小字符噴碼機被廣泛用于目前的工業環境，現在，我們來通過圖示，分7個階段來了解小字符噴碼機的原理。

1、加壓的油墨由控制器供給至打印頭。

2、油墨被送至裝壓電振動元件和噴出口的 “噴嘴”中。

3、油墨受到壓電振蕩原件的振動后噴出， 同時帶上負電荷，最初形成的墨線是由 粘連的油墨粒子組成，但是在負電荷的 飽和狀態下會斷開形成單獨的油墨粒子。

4、帶電檢測傳感器監視油墨粒子是否正常 帶電，防止誤動作。

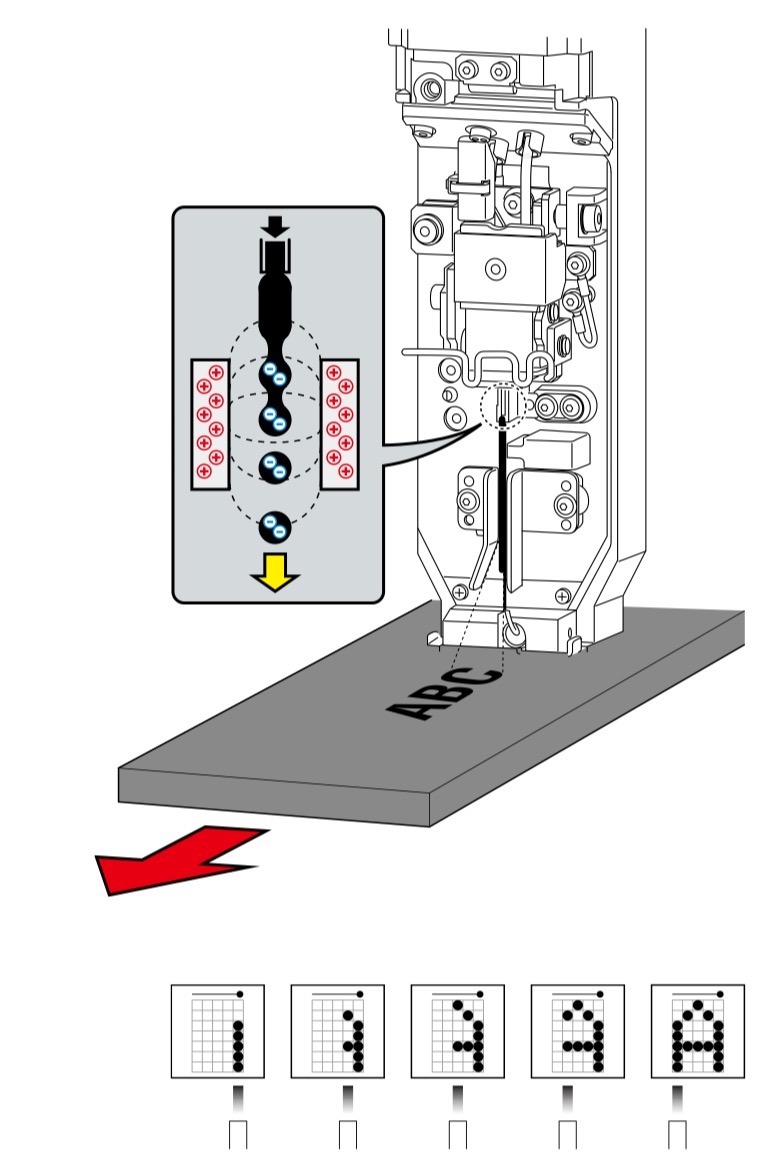

5、噴嘴噴出的粒子從兩塊可以形成大約 7000 V 電壓場的偏轉電極板之間通過。

6、此時，由于不同油墨粒子帶電量產生的 洛倫茲力不同，噴射方向發生變化。相 應的，工件或打印頭以垂直方向移動時， 字符或數字被打印成形。

7、打印中未使用的油墨粒子由名為回收孔 的管道回收，以待再次使用。
